Комплект Двонаправленої баластної системи кріплення СЕС (Схід/Захід), 20° Альбомна орієнтація

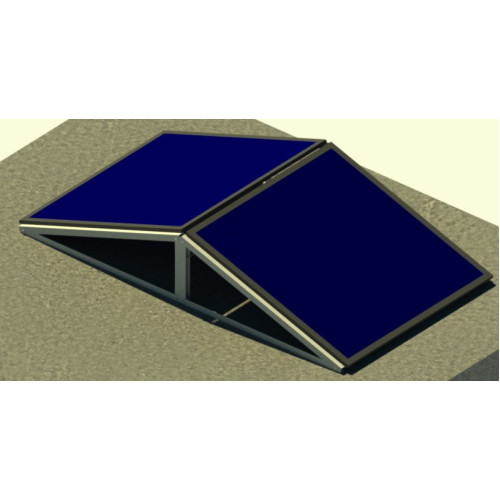

Баластна система кріплення сонячних панелей на плоский дах призначена для встановлення фотоелектричних модулів без механічного кріплення до покрівельної конструкції. Опорна система утримується за рахунок баластного навантаження, що дозволяє зберегти цілісність гідроізоляційного покриття та мінімізувати втручання у конструкцію даху. На виробництві Металіка Профіль усі елементи системи виготовляються методом холодного профілювання з оцинкованої сталі, що забезпечує стабільність геометричних параметрів і точність складання.

Конструктивні особливості системи

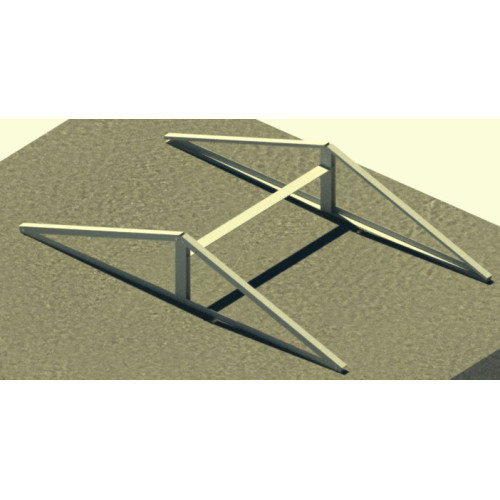

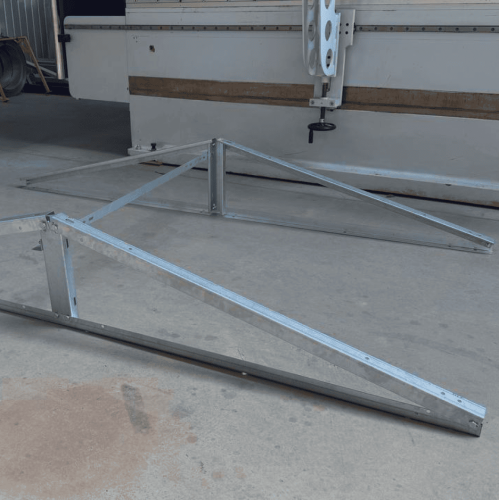

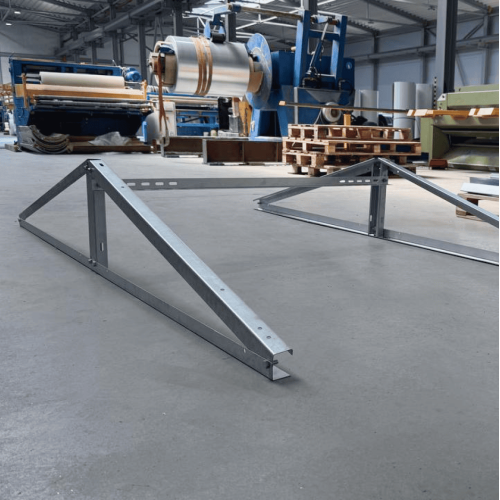

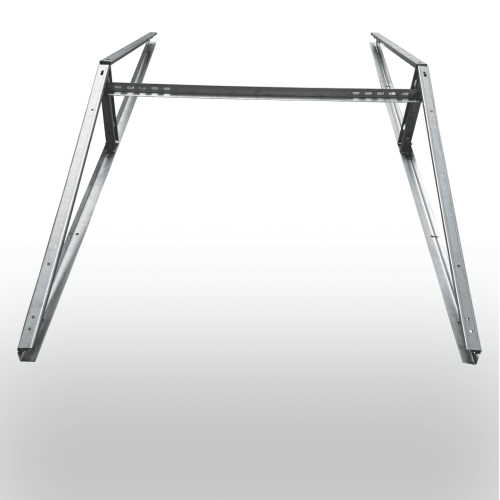

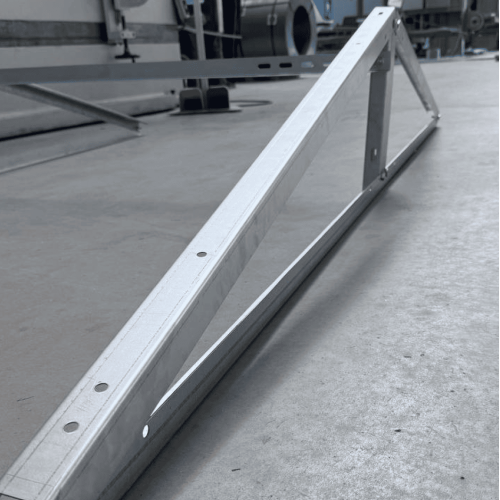

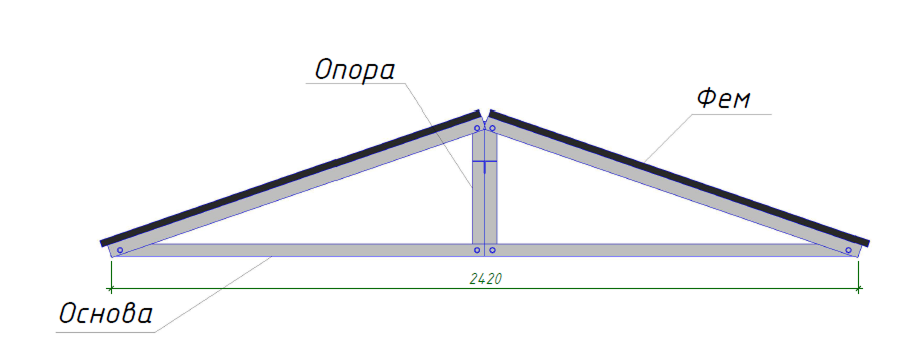

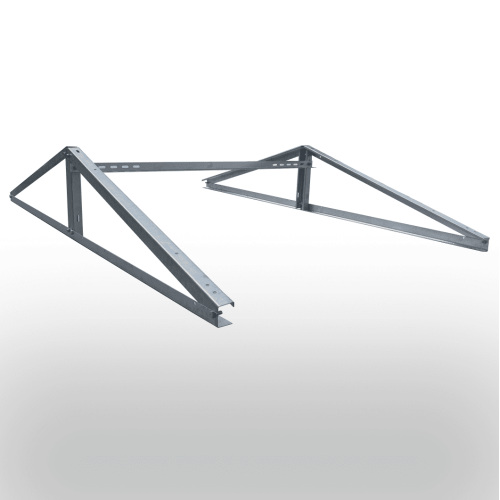

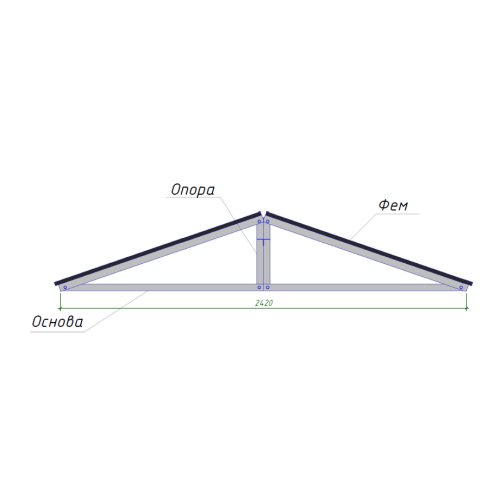

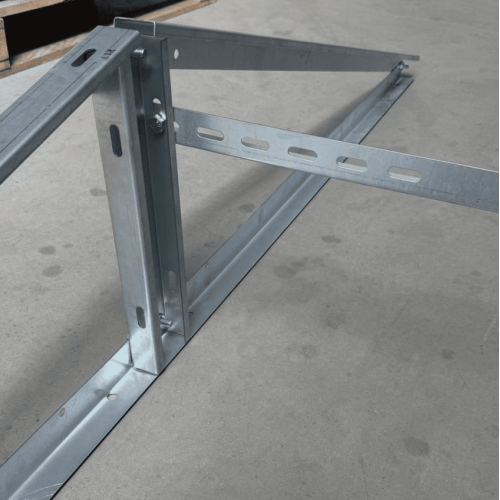

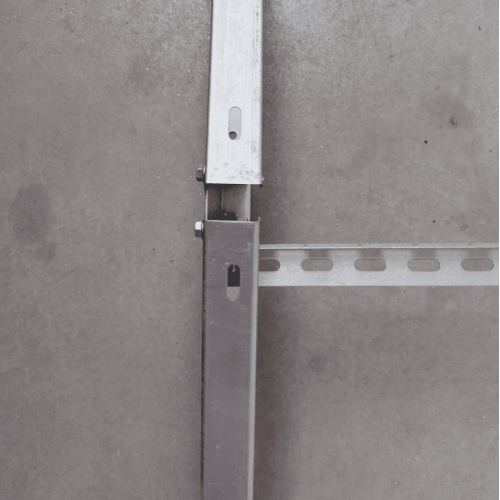

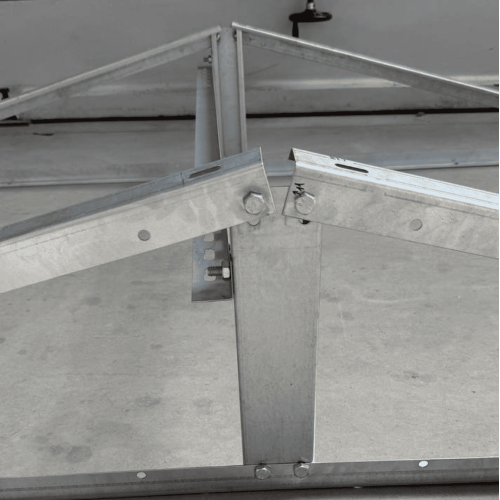

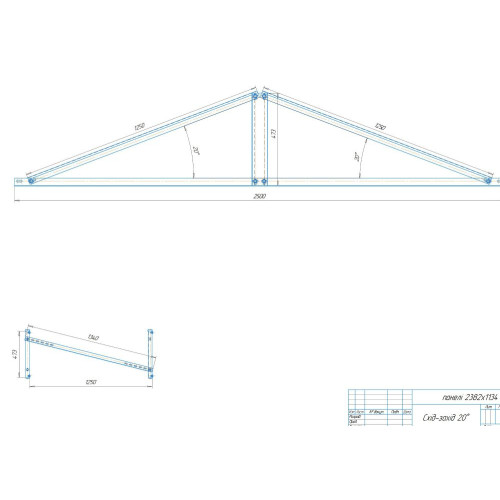

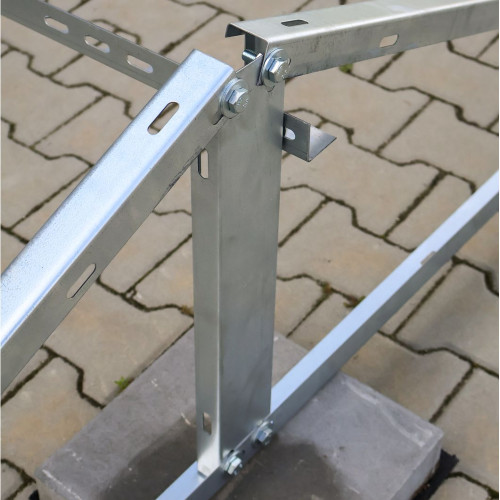

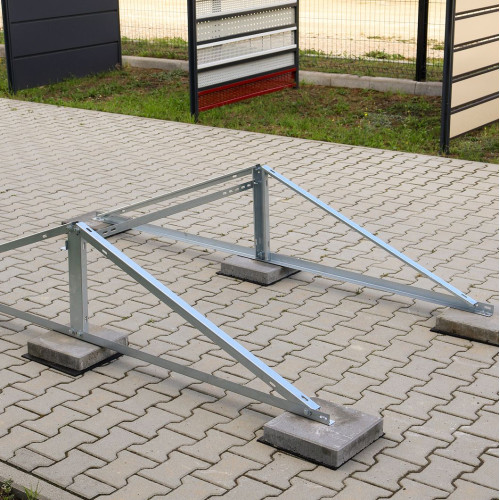

Опорна конструкція складається з поздовжніх несучих профілів, монтажних кутиків і підсилюючих елементів, які формують просторову систему для кріплення фотоелектричних модулів. Конструкція розрахована для роботи у складі баластної системи, де навантаження від сонячних панелей, вітрових впливів і власної ваги рівномірно передаються на основу через баластні блоки. Така схема забезпечує стійкість конструкції без необхідності анкерування до покрівлі.

Комплектація

• Профіль оцинкований Г 45×43×10×1,5 мм, довжина 1250 мм — 4 шт.
• Кут оцинкований L 40×40×1,5 мм, довжина 2500 мм — 2 шт.
• Профіль оцинкований С 85×42×9×1,5 мм, довжина 473 мм — 2 шт.
• Кут оцинкований L 40×40×1,5 мм, довжина 1250 мм — 1 шт.
• Комплект болтів М10×30 — 14 шт.
• Копмлект прижимів кінцевих (30/35мм.) — 8 шт.
• Комплект анкерів — 6 шт.
• Комплект килимків — 6 шт.

Монтаж

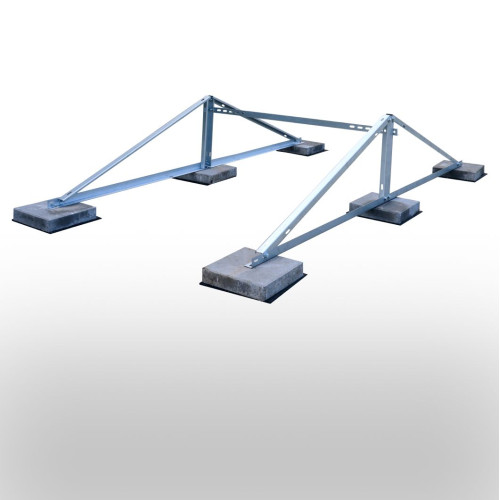

Монтаж системи виконується на плоских покрівлях із використанням баластних блоків, маса яких визначається відповідно до інженерного розрахунку. Під час проєктування враховуються нормативні вітрові та снігові навантаження, несуча здатність покрівлі, габарити фотомодулів і схема їх розміщення. Висока точність виготовлення елементів забезпечує правильне складання конструкції та скорочує час монтажних робіт.

Переваги баластної системи від виробника

• Встановлення без свердління покрівлі та порушення гідроізоляційного шару.
• Просторова конструкція з ефективним розподілом експлуатаційних навантажень.
• Оцинковані сталеві елементи для тривалої експлуатації у зовнішньому середовищі.
• Повна сумісність комплектуючих завдяки власному виробництву.
• Можливість адаптації системи під конкретний проєкт сонячної електростанції.

Сфера застосування

Баластна система використовується для монтажу сонячних електростанцій на плоских покрівлях виробничих підприємств, логістичних і складських комплексів, торговельних центрів, адміністративних будівель, аграрних об'єктів та інших споруд, де необхідно встановити фотоелектричні модулі без механічного втручання у конструкцію покрівлі.
